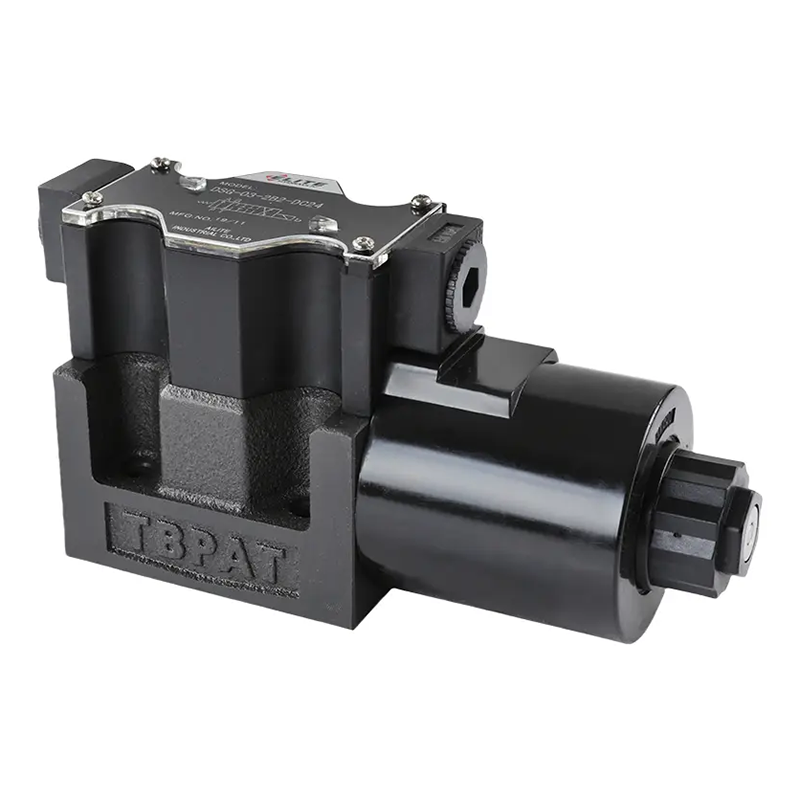

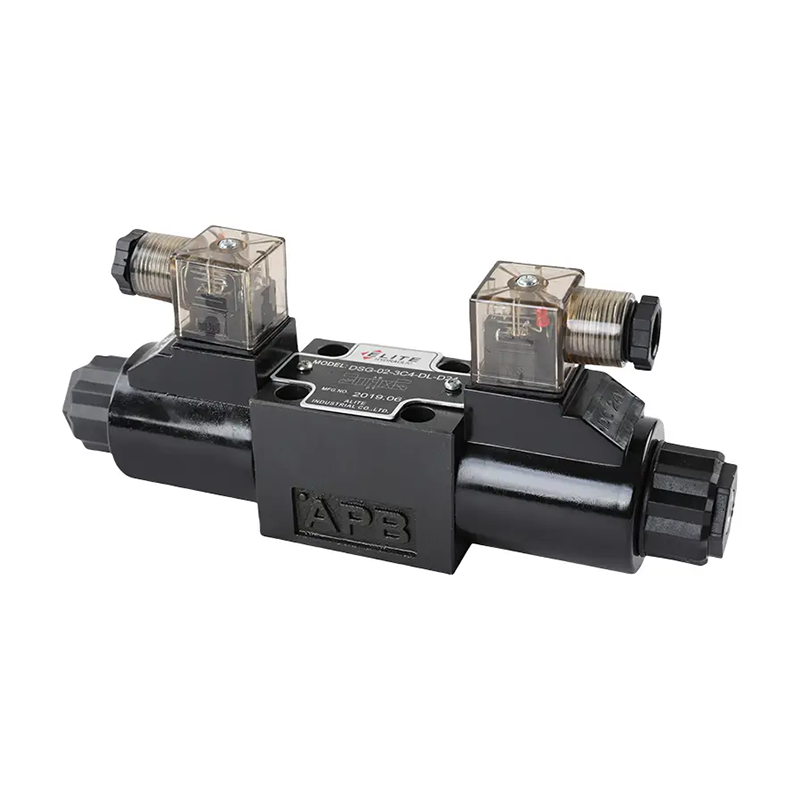

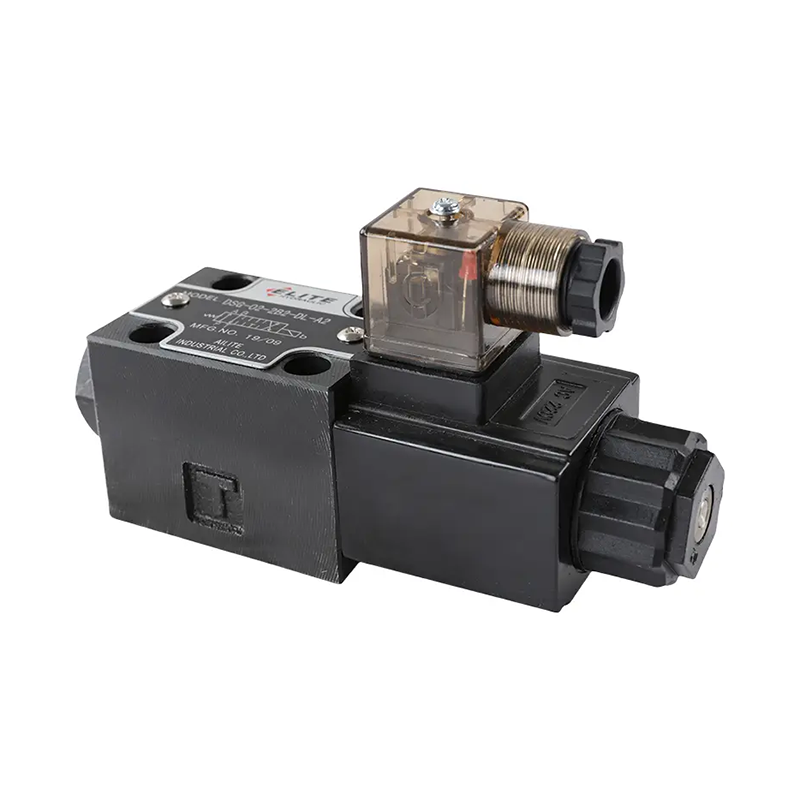

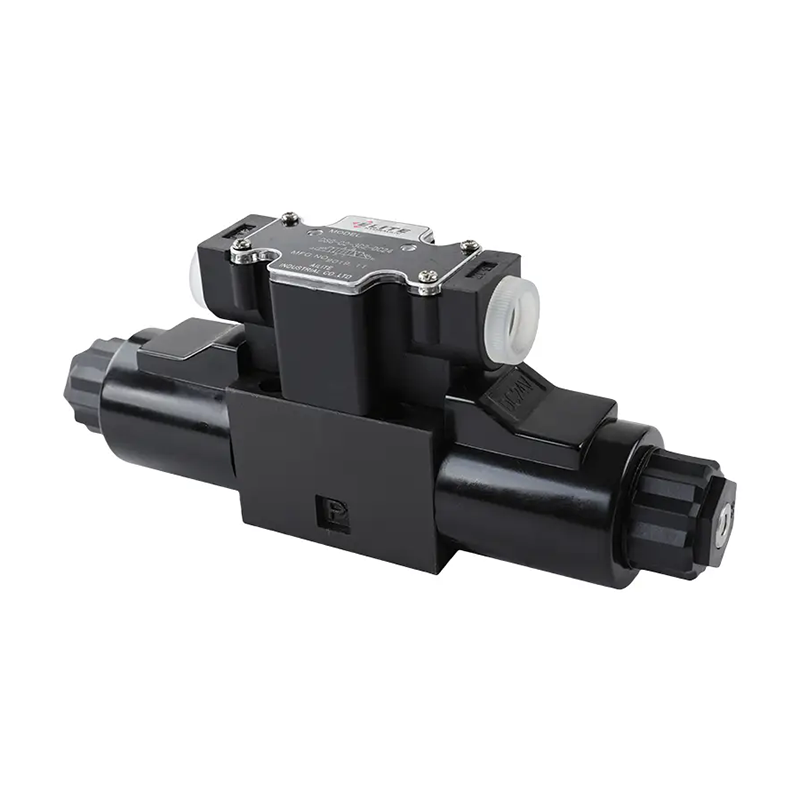

DSG系列电磁换向阀

Type

Model

Maximum Flow Rate L/min

Maximum Working Pressure MPa

Allowable Back Pressure on Return Side MPa

Maximum Commutation Frequency Min

Mass (kg)

Electromagnet Type

AC

DC,R,RQ

Standard-Type Solenoid Directional Control Valve

DSG-03-3C--50

120

31.5/25

16

240/120

3.6

5

DSG-03-2D2--50

120

31.5/25

16

240/120

3.6

5

DSG-03-2B--50

120

31.5/25

16

240/120

2.9

3.6

Shockless Electromagnetic Directional Control Valve

S-DSG-03-3C--50

120

25

16

120

—

5

S-DSG-03-2B2--50

120

25

16

120

—

3.6

类 型

型号

最大流量 L/min

最高工作压力 MPa

回 油 侧允许背压 MPa

最高换向频率 MIn

质量 kg

电磁铁型式

AC

DC,R,RQ

标准型电磁换向阀

DSG-03-3C--50

120

31.5/25

16

240/120

3.6

5

DSG-03-2D2--50

120

31.5/25

16

240/120

3.6

5

DSG-03-2B--50

120

31.5/25

16

240/120

2.9

3.6

无冲击型电磁换向阀

S-DSG-03-3C--50

120

25

16

120

—

5

S-DSG-03-2B2--50

120

25

16

120

—

3.6

类型

电源

线圈标记

频率

(Hz)

电压（V）

额定电压下的电流和功率

额定电源

允许变化范围

启动电流

(A)

保持电流

(A)

功率

(W)

标准型

交流

A100

50

100

80~110

5.37

0.90

——

100

90~120

4.57

0.63

60

110

5.03

0.77

50

120

96~132

4.48

0.75

A120

60

108~144

3.81

0.52

50

200

160~220

2.69

0.45

A200

60

200

180~240

2.29

0.31

60

220

2.52

0.38

A240

50

240

192~264

2.24

0.37

60

216~288

1.91

0.26

D12

12

10.8~13.2

3.16

无冲击型

直 流(K系列)

D24

——

24

21.6~26.4

—

1.57

38

交流(交直整流型)

D100

100

90~110

0.38

R100

50/60

100

90~110

—

0.43

38

R200

200

180~220

0.21

交流
(交直整流快速返回型)

RQ100

50/60

100

90~110

—

0.43

38
